1.METAPOR®微孔透氣鋁:

    METAPOR為一種複合材料,由兩種主要成份組成,如鋁或陶瓷材料以及黏著劑。由於它的微孔結構,材料整個表面是透氣的,與其他材料相比,METAPOR於切削加工後,細孔並不會阻塞。同時也因為微氣孔是充滿整個表面,所以讓客戶在設計方面更加彈性,而其特性也節省了設計和製造複雜通氣系統的過程。

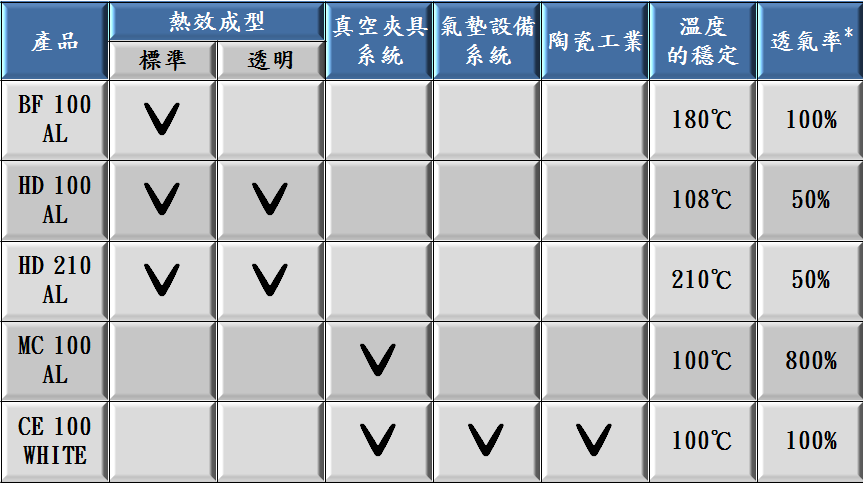

2.產品規格:

    目前METAPOR有用在熱效成型工業以及真空夾具和氣墊裝置,對於不同的用途,目前有五種不同的METAPOR產品,主要差別是在透氣性,細孔尺寸以及溫度穩定範圍。



*以BF 100 AL 的透氣率為參考值。[ˇ]表示有使用實例。

3.METAPOR®產品尺寸:

    METAPOR有厚度10~400mm,寬長在500*500mm之方形板,另外也有厚度10~200mm之間的500*1000mm的板。可依客戶需要透過黏合達到2000*3500mm更大尺寸,重量最重達150公斤。

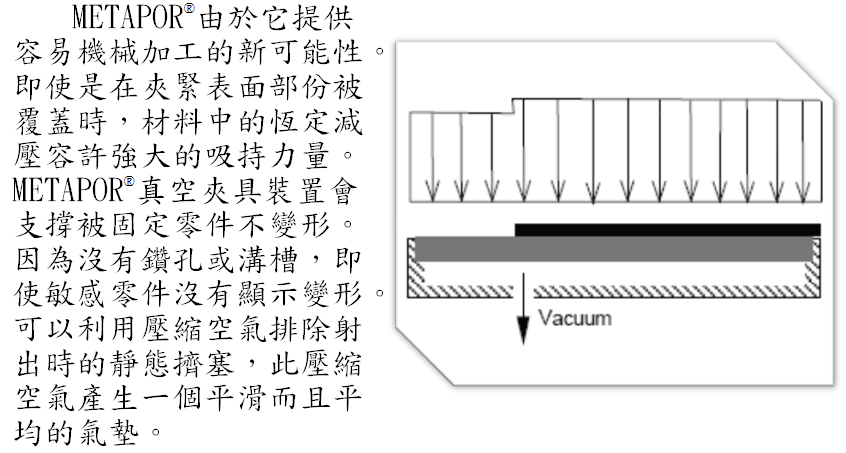

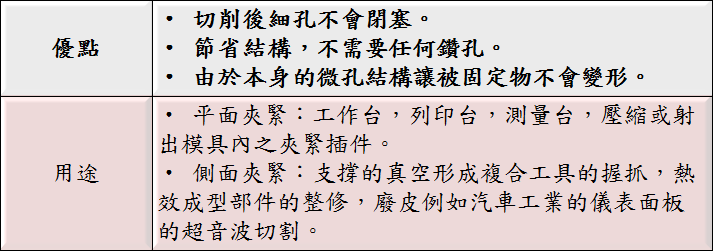

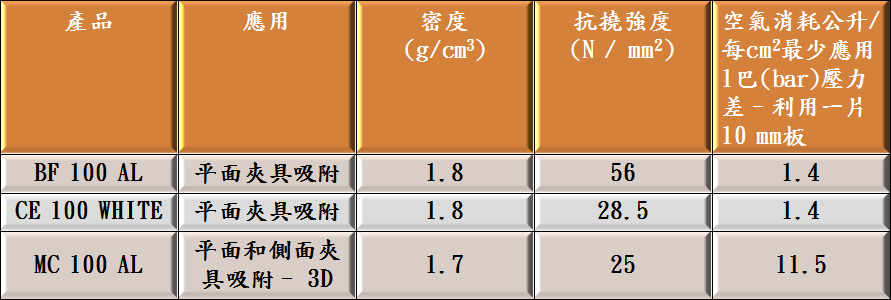

4.真空夾具作用之METAPOR® 產品介紹:

    * METAPOR BF 100 AL對敏感材質,像非常薄的薄膜(0.01mm)或刻平物的固定的真空夾具裝置有利。
* METAPOR CE 100 WHITE是具有白色非反射表面的極細細孔材料而且是可以輕易使用的。已證實在矽晶片產品非常有用。
* METAPOR MC 100 AL 製成的真空夾具裝置是用於複雜3D形式或表面需完整被覆蓋來夾緊的零件或薄片,且不會變形。

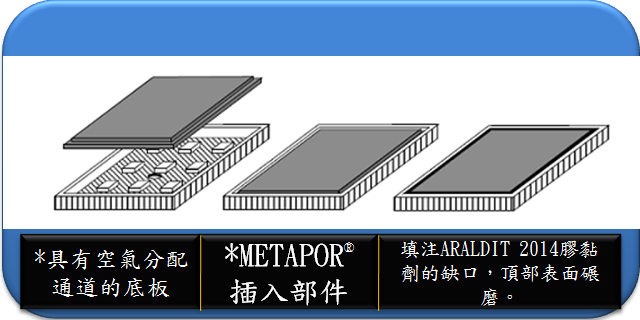

5.METAPOR®真空夾緊裝置之設計:

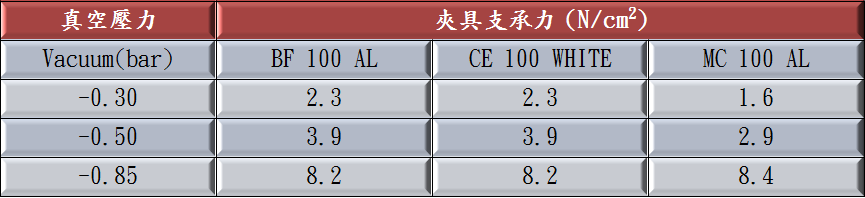

6.METAPOR®夾力之比較:

於-0.85真空測量的夾緊支承力值數和整個覆蓋夾緊表面有關;其他值數和部份覆蓋夾緊表面有關。真空級階是在夾緊裝置(空氣分配通道)下面的真空室中測量。以矩形方向拉吸杯測量夾緊支承力。在夾緊裝置上,每300 x 210 mm,用10 mm厚的METAPOR®材料做測試。另用M200型,PIAB製造的噴射泵將空氣排出。的氣墊。
